KYOWA共和销形载荷传感器LTP-S-200KNS
用于滑轮轴的销形载荷传感器。可以用来测量起重机的悬挂载重。 额定容量：10～500kN 直径：50mm（10, 20kN）, 55mm（50kN）, 60mm（100kN）, 70mm（200kN）, 95mm（500kN） 非线性：±1～2%RO（按照规格）
特点
●小型轻量、节省空间
●安装使用方便
●可以制作符合已设定通孔的产品
- LTP-S-100KNS 100kN用
- LTP-S-10KNS 10kN用
- LTP-S-200KNS 200kN用
- LTP-S-20KNS 20kN用
- LTP-S-500KNS 500kN用
- LTP-S-50KNS 50kN用
LTP-S-S
LTP-S-100KNS 100kN用
规格
性能
|
额定容量 |
100kN |
|---|---|
|
非线性 |
±1～2%RO(按照规格) |
|
滞后 |
±1～2%RO(按照规格) |
|
额定输出 |
0.5～1mV/V(1000～2000×10-6应变量) |
环境特性
|
允许使用温度范围 |
-20～80℃ |
|---|---|
|
温度补偿范围 |
-10～70℃ |
|
零点温度影响 |
±0.05%RO/℃或以内 |
|
输出温度影响 |
±0.05%/℃或以内 |
电气特性
|
激励电压 |
15V AC或DC |
|---|---|
|
推荐激励电压 |
1～10V AC或DC |
|
输入电阻 |
700Ω±3% |
|
输出电阻 |
700Ω±3% |
|
电缆 |
4芯屏蔽氯丁橡胶铠装线，前端为裸线 |
机械特性
|
**过载 |
150% |
|---|---|
|
材料 |
不锈钢 |
外形尺寸图
LTP-S-S
LTP-S-10KNS 10kN用
规格
性能
|
额定容量 |
10kN |
|---|---|
|
非线性 |
±1～2%RO(按照规格) |
|
滞后 |
±1～2%RO(按照规格) |
|
额定输出 |
0.5～1mV/V(1000～2000×10-6应变量) |
环境特性
|
允许使用温度范围 |
-20～80℃ |
|---|---|
|
温度补偿范围 |
-10～70℃ |
|
零点温度影响 |
±0.05%RO/℃或以内 |
|
输出温度影响 |
±0.05%/℃或以内 |
电气特性
|
激励电压 |
15V AC或DC |
|---|---|
|
推荐激励电压 |
1～10V AC或DC |
|
输入电阻 |
700Ω±3% |
|
输出电阻 |
700Ω±3% |
|
电缆 |
4芯屏蔽氯丁橡胶铠装线，前端为裸线 |
机械特性
|
**过载 |
150% |
|---|---|
|
材料 |
不锈钢 |
外形尺寸图
LTP-S-S
LTP-S-200KNS 200kN用
规格
性能
|
额定容量 |
200kN |
|---|---|
|
非线性 |
±1～2%RO(按照规格) |
|
滞后 |
±1～2%RO(按照规格) |
|
额定输出 |
0.5～1mV/V(1000～2000×10-6应变量) |
环境特性
|
允许使用温度范围 |
-20～80℃ |
|---|---|
|
温度补偿范围 |
-10～70℃ |
|
零点温度影响 |
±0.05%RO/℃或以内 |
|
输出温度影响 |
±0.05%/℃或以内 |
电气特性
|
激励电压 |
15V AC或DC |
|---|---|
|
推荐激励电压 |
1～10V AC或DC |
|
输入电阻 |
700Ω±3% |
|
输出电阻 |
700Ω±3% |
|
电缆 |
4芯屏蔽氯丁橡胶铠装线，前端为裸线 |
机械特性
|
**过载 |
150% |
|---|---|
|
材料 |
不锈钢 |

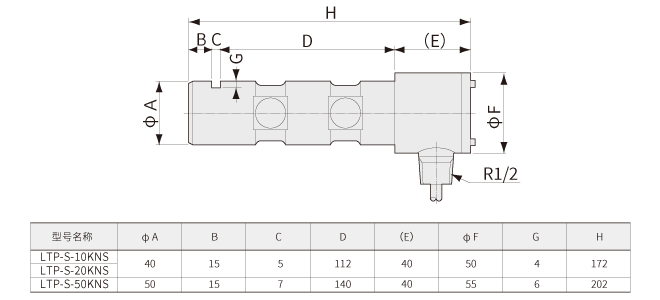

外形尺寸图
LTP-S-S
LTP-S-20KNS 20kN用
规格
性能
|
额定容量 |
20kN |
|---|---|
|
非线性 |
±1～2%RO(按照规格) |
|
滞后 |
±1～2%RO(按照规格) |
|
额定输出 |
0.5～1mV/V(1000～2000×10-6应变量) |
环境特性
|
允许使用温度范围 |
-20～80℃ |
|---|---|
|
温度补偿范围 |
-10～70℃ |
|
零点温度影响 |
±0.05%RO/℃或以内 |
|
输出温度影响 |
±0.05%/℃或以内 |
电气特性
|
激励电压 |
15V AC或DC |
|---|---|
|
推荐激励电压 |
1～10V AC或DC |
|
输入电阻 |
700Ω±3% |
|
输出电阻 |
700Ω±3% |
|
电缆 |
4芯屏蔽氯丁橡胶铠装线，前端为裸线 |
机械特性
|
**过载 |
150% |
|---|---|
|
材料 |
不锈钢 |
外形尺寸图
LTP-S-S
LTP-S-500KNS 500kN用
规格
性能
|
额定容量 |
500kN |
|---|---|
|
非线性 |
±1～2%RO(按照规格) |
|
滞后 |
±1～2%RO(按照规格) |
|
额定输出 |
0.5～1mV/V(1000～2000×10-6应变量) |
环境特性
|
允许使用温度范围 |
-20～80℃ |
|---|---|
|
温度补偿范围 |
-10～70℃ |
|
零点温度影响 |
±0.05%RO/℃或以内 |
|
输出温度影响 |
±0.05%/℃或以内 |
电气特性
|
*大激励电压 |
15V AC或DC |
|---|---|
|
推荐激励电压 |
1～10V AC或DC |
|
输入电阻 |
700Ω±3% |
|
输出电阻 |
700Ω±3% |
|
电缆 |
4芯屏蔽氯丁橡胶铠装线，前端为裸线 |
机械特性
|
**过载 |
150% |
|---|---|
|
材料 |
不锈钢 |
外形尺寸图
LTP-S-S
LTP-S-50KNS 50kN用
规格
性能
|
额定容量 |
50kN |
|---|---|
|
非线性 |
±1～2%RO(按照规格) |
|
滞后 |
±1～2%RO(按照规格) |
|
额定输出 |
0.5～1mV/V(1000～2000×10-6应变量) |
环境特性
|
允许使用温度范围 |
-20～80℃ |
|---|---|
|
温度补偿范围 |
-10～70℃ |
|
零点温度影响 |
±0.05%RO/℃或以内 |
|
输出温度影响 |
±0.05%/℃或以内 |
电气特性
|
*大激励电压 |
15V AC或DC |
|---|---|
|
推荐激励电压 |
1～10V AC或DC |
|
输入电阻 |
700Ω±3% |
|
输出电阻 |
700Ω±3% |
|
电缆 |
4芯屏蔽氯丁橡胶铠装线，前端为裸线 |
机械特性
|
**过载 |
150% |
|---|---|
|
材料 |
不锈钢 |
外形尺寸图
欢迎咨询。
