信号放大器 WGA-680A 赛恩诺尔(北京)科技有限公司

●采样频率4000次/秒、分辨率24位的高处理性能 ●充实的比较功能(上上限、上限、OK 、下限、下下限) ●标准装备模拟(DA)输出 ●备有品种丰富的接口(BCD输出, RS-232C, RS-485,CC-Link) ●数值和比较器的LED可根据状态显示3种颜色(红、绿、橙)

特点

与应变片式传感器组合后，可通过高速检测进行载荷等物理量的直接读取，是小型低价格的信号放大器。所有
操作均可通过前面显示屏的键执行。
上下限比较功能与模拟输出（DA）为标准配置。高速采样可在压入及冲压等快速现象的测量，控制时发挥威力。

WGA-680A 信号放大器

型号名称	WGA-680A-00 无选购配件 WGA-680A-01 BCD/TEDS WGA-680A-02 RS-232C/TEDS WGA-680A-03 RS-485/TEDS WGA-680A-04 CC-Link WGA-680A-10 无选购配件 WGA-680A-11 BCD/TEDS WGA-680A-12 RS-232C/TEDS WGA-680A-13 RS-485/TEDS WGA-680A-14 CC-Link

规格

输入通道数	1
适用传感器	应变片式传感器（全桥）
适用电桥电阻	87.5 Ω～1 kΩ（*多可并联4个350 Ω传感器）
电桥电源	可以选择DC 2 V，10 V
测量范围	-3.2～3.2 mV/V（含零点调整范围）
零调整范围	测量范围内（切断电源时为非保持）
非线性	±（0.02%FS＋1 digit）或以内
稳定度	零点 : ±0.25 μVRTI /℃或以内灵敏度 : ±0.01%/℃或以内
采样速度	4000次/秒
AD分辨率	24位
校准功能	实际负荷标定、灵敏度注册标定、数值注册标定
平滑功能	模拟滤波器：10，30，100，300 Hz 衰减特性：-12 dB/oct. 平均移动：0，2，4，8，16，32，64，128，256，512，1024，2048次 *小刻度：1，2，5，10，20，50，100，200，500，100，200，1000
归零功能	零追踪功能（在设定范围内自动数字归零）零附近零功能（处于0～9的设定范围内时，显示为零）
加算功能	设定范围： ±99999
原始值显示功能	－3.2000～3.2000 mV/V （5位）精度：±0.1%FS或以内
比较功能	设定点数：4点模式：登录有4组模式文件（比较值），可通过功能设定来切换种类：上上限（HH）、上限（HI）、下限（LO）、下下限（LL）设定范围：±99999 滞后：0～99999 比较功能：通常时/保持时上下限配置：配置各比较器的上限或下限
判定功能	点数：1点种类：OK
保持功能	数字峰值/谷值保持（无模拟峰值/谷值保持功能）种类：任一点保持、峰值保持、谷值保持、峰值到峰值保持、区间指定峰值保持、时间指定峰值保持、区间指定谷值保持、时间指定谷值保持、区间指定峰值到峰值保持、时间指定峰值到峰值保持延迟时间：0.00～9.99秒检测时间：0.01～9.99秒
显示	显示范围：±99999（可任意设定小数点位置）刷新速度：0.12，0.24，0.49，0.98，1.95，3.90，7.80，15.6次/秒（通常显示模式时）显示模式：通常时、保持时比较判断：5点（HH，HI，OK，LO，LL）设定内容：2点（HOLD，LOCK）
控制输入	点数：3点种类：零指令、保持指令、复位指令信号方式：无电压接点信号或开路集电极信号（NPN）（施加DC 12 V的电压时，通过5 mA的电流)
控制输出	点数：5点种类：HH，HI，OK，LO，LL 输出形式：开路集电极（NPN） DC 30 V，20 mA max
电平测试功能	可以显示任意数值加算显示功能：无效、有效设定范围：±99999 电平测试：ON，OFF
电源	AC电源规格 AC 100 V～240 V，消耗功率：20 VA或以下 DC电源规格 DC 10 V～30 V，消耗功率：10 W或以下

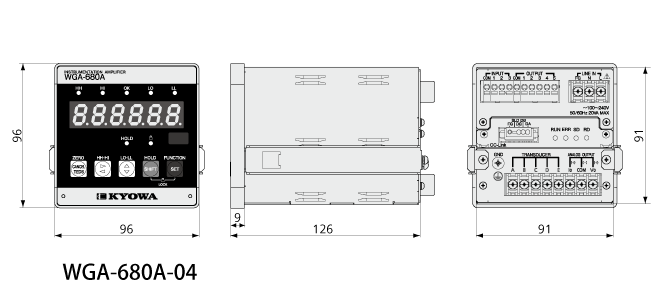

外形尺寸	96（W）×96（H）×126（D）mm（不含凸起部分）
重量	约750 g（不含选购件）
使用温湿度范围	-10～50℃，20～80%（无结露现象）
Compliance	Directive 2014/30/EU (EMC) Directive 2014/35/EU (LVD) ( AC models only, Installation category Ⅱ, Pollution degree 2) Directive 2011/65/EU,(EU)2015/863(10 restricted substances) (RoHS)

标配件	操作说明书（CD-R）单位贴纸控制输入输出端子台连接电缆用一字螺丝刀
选购件	AC 100 V用电源线 P-23 AC 200 V用电源线 P-28 NDIS4102（7针）接头用输入电缆（6芯） U-29（50 cm），U-30（1 m），U-31（2 m），U-32（5 m） NDIS4102（7针）接头用输入电缆（4芯） U-33（50 cm），U-34（1 m），U-35（2 m），U-36（5 m）电线安装插座 35505-6000-BOM GF（WGA-680A-04/14）分歧接头Y型 35715-L010-B00 AK（WGA-680A-04/14）终端接头 35T05-6M00-BOM GF（WGA-680A-04/14）

标配件

操作说明书（CD-R）
单位贴纸
控制输入输出端子台
连接电缆用一字螺丝刀

选购件

AC 100 V用电源线 P-23
AC 200 V用电源线 P-28
NDIS4102（7针）接头用输入电缆（6芯）
U-29（50 cm），U-30（1 m），U-31（2 m），U-32（5 m）
NDIS4102（7针）接头用输入电缆（4芯）
U-33（50 cm），U-34（1 m），U-35（2 m），U-36（5 m）
电线安装插座 35505-6000-BOM GF（WGA-680A-04/14）
分歧接头Y型 35715-L010-B00 AK（WGA-680A-04/14）
终端接头 35T05-6M00-BOM GF（WGA-680A-04/14）

选购件规格

BCD数据输出

输入	点数：2点（保持输入、输出禁止输入）输入形式：无电压接点信号或开路集电极信号（NPN）（施加DC 12 V的电压时，通过5 mA的电流）
输出	数据20点（4点×5位） -符号、过载、EOC（变换结束）、保持区间输出、检测区间输出输出形式：开路集电极（NPN）DC 30 V，20 mA max
输出次数	约15.6，约31.3，约62.5，约125次/秒
输出逻辑	数据逻辑：正逻辑、负逻辑 EOC逻辑：正逻辑、负逻辑符号逻辑：正逻辑、负逻辑

RS-232C

信号方式	RS-232C 全双工方式
传送方式	同步调整式
通信速度	2400，4800，9600，19200 bps
位构成	数据位 : 7 停止位 : 1 奇偶位 : 奇数

RS-485

信号方式	RS-485半双工方式
通信速度	2400，4800，9600，19200 bps
位构成	数据位 : 7 停止位 : 1 奇偶位 : 奇数
设备ID	1～99

TEDS

适用传感器	遵从IEEE template No.33的信息的传感器（电缆长度30 m或以下）
接口	支持IEEE1451.4 Mixed Mode Transducer Interface Class2
校对功能	读取TEDS数据，自动登录灵敏度

CC-Link

版本	Ver.1.10
局种	远程设备局
占有局数	1，2，4局
传送速度	10M，5M，2.5M，625k，156k bps
局号	1～64局
连接电缆	支持CC-Link Ver.1.10的电缆（附屏蔽3芯双绞线电缆）
