KYOWA共和单通道热电偶发射器MRS-101B-T

●初期设置后, 无需电脑即可简单操作 ●支持1/4桥2线式、1/4桥3线式、全桥 ●系统通道数*多为64 ●已取得中国、日本、美国、泰国、台湾地区、欧盟、印度的无线认证（根据测量模块而异） ●连续使用时间*长达34小时（单通道应变发射器，使用2节LR03EJ 7号电池时）

特点

数字遥测仪MRS-100系列, 支持多种测量环境的数字调制方式遥测仪。
可在*远50 m（视距）范围内无线传输, 使测量的准备工作更加便捷。
信号发射器小型轻巧, 即使在狭小的空间也能设置。

应用案例：驱动系的性能试验

MRS-100系列采用无线传输，可测量扭矩转换器和飞轮或驱动轴等驱动系周围的旋转体的扭矩，以及振动、应力和温度。另外，MRS-100系列为高速采样，即使是高速现象也能准确捕捉，实现近乎实时的试验数据传送。

构成

■信号发射器
MRS-101B-S：单通道、应变用、内置天线
无线认证「中国、日本、美国、印度、泰国、台湾地区、欧盟」
MRS-101B-V：单通道、电压用、内置天线
无线认证「中国、日本、美国、印度、泰国、台湾地区、欧盟」
MRS-101B-T：单通道、热电偶用、内置天线
无线认证「中国、日本、美国、印度、泰国、台湾地区、欧盟」
MRS-104A-S：4通道、热电偶用、内置天线
无线认证「中国、日本、美国、印度、泰国、台湾地区、欧盟」
■信号接收器
MRS-111B：单通道
无线认证「中国、日本、美国、印度、泰国、台湾地区、欧盟」
MRS-114A：4通道
无线认证「中国、日本、美国、印度、泰国、台湾地区、欧盟」

MRS-100系统

MRS-101B-T 单通道热电偶发射器

规格

本体

测量对象	热电偶
输入通道数	1
适用热电偶	K，T，N，J（热电偶电阻500 Ω或以下）
测量量程	K1300 ／ -200～1300℃ K500 ／ -200～500℃ K100 ／ -100～100℃ T400 ／ -200～400℃ T100 ／ -100～100℃ N1300 ／ -200～1300℃ N500 ／ -200～500℃ N100 ／ -100～100℃ J1200 ／ -200～1200℃ J500 ／ -200～500℃ J100 ／ -100～100℃
量程精度	周围温度：20～30℃ 测量温度：-50℃以下信号发射器测量精度（内部基准接点补偿时）：±0.4%rdg ±2.0℃ 或以内周围温度：20～30℃ 测量温度：-50℃ 或以上信号发射器测量精度（内部基准接点补偿时）：±0.1%rdg ±1.5℃ 或以内周围温度：0～50℃ 测量温度：-50℃以下信号发射器测量精度（内部基准接点补偿时）：±0.4%rdg ±2.8℃ 或以内周围温度：0～50℃ 测量温度：-50℃或以上信号发射器测量精度（内部基准接点补偿时）：±0.1%rdg ±2.5℃ 或以内周围温度：-25～75℃ 测量温度：-50℃以下信号发射器测量精度（内部基准接点补偿时）：±0.4%rdg ±3.8℃ 或以内周围温度：-25～75℃ 测量温度：-50℃或以上信号发射器测量精度（内部基准接点补偿时）：±0.1%rdg ±3.5℃ 或以内当输入端子温度安定时上述规格为经过60分钟的预热时间后，温度稳定的状态下适用。
检查功能	烧断检查
AD分辨率	16位
采样频率	50 Hz
使用温湿度范围	-25～75℃，20～85%（无结露现象）
抗振性	294.2 m/s2（30 G），10～500 Hz
抗冲击性	980.7 m/s2（100 G），11 ms 或以下，正弦半波
抗离心加速度	29420 m/s2（3000 G）用本公司指定的螺栓及扭矩安装时的数值。在有离心加速度的环境中使用时，需使用**盖，以防零部件飞出。
电源	DC 2.2～4.4 V
消耗电流	24 mA 或以下
连续使用时间	约33小时【使用锂干电池CR2时(松下制造 1节）】约30小时【使用Ni-MH充电电池eneloop®时(BK-4MCC 7号电池 2节）】约45小时【使用碱性干电池EVOLTA 时(LR03EJ 7号电池 2节）】（连续使用时间的条件：周围温度为23℃±5℃）
外形尺寸	47（W）×7（H）×20（D）mm（安装适配器时，不含凸起部分）
重量	约17 g（安装适配器时）
compliance	Directive 2014/53/EU(RED) Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS)

无线部

收发频率通道数	1通道（通过设置软件从16通道中选择1个通道）
天线	内置天线
无线通信频率	2.4 GHz频带
无线方式	数字调制方式
无线认证	中国、日本、美国、印度、泰国、台湾、欧盟
通信距离	50 ｍ（*大视距）
使用环境	没有2.4 GHz频带干扰信号的环境（如无线局域网和蓝牙等）
频率通道和无线中心频率	频率通道: 无线中心频率(GHz) CH 0: 2.405 CH 1: 2.410 CH 2: 2.415 CH 3: 2.420 CH 4: 2.425 CH 5: 2.430 CH 6: 2.435 CH 7: 2.440 CH 8: 2.445 CH 9: 2.450 CH A: 2.455 CH B: 2.460 CH C: 2.465 CH D: 2.470 CH E: 2.475 CH F: 2.480

发射器和接受器组合

适用接收器	MRS-111A(-E) 固件版本 Ver.3.01 或以上 MRS-111B 固件版本 Ver.3.01 或以上 MRS-114A 固件版本 Ver.3.01 或以上
模拟输出电压	±5 V/满量程范围测量量程：K1300，N1300 测量范围：-200 ～ 1300°C 模拟输出电压范围：-0.7692 ～ 5.000 V 测量量程：K500，N500 测量范围：-200 ～ 500°C 模拟输出电压范围：-2.000 ～ 5.000 V 测量量程：K100，N100 测量范围：-100 ～ 100°C 模拟输出电压范围：-5.000 ～ 5.000 V 测量量程：T400 测量范围：-200 ～ 400°C 模拟输出电压范围：-2.500 ～ 5.000 V 测量量程：T100 测量范围：-100 ～ 100°C 模拟输出电压范围：-5.000 ～ 5.000 V 测量量程：J1200 测量范围：-200 ～ 1200°C 模拟输出电压范围：-0.8333 ～ 5.000 V 测量量程：J500 测量范围：-200 ～ 500°C 模拟输出电压范围：-2.000 ～ 5.000 V 测量量程：J100 测量范围：-200 ～ 100°C 模拟输出电压范围：-5.000 ～ 5.000 V
组合测量精度	周围温度：20～30℃ 测量范围：-50℃ 以下组合测量精度：(± 0.4%rdg ± 2.0°C) ± 0.1 %FS 或以内周围温度：20～30℃ 测量范围：-50℃ 或以上组合测量精度：(± 0.1%rdg ± 1.5℃) ± 0.1%FS 或以内周围温度：0～50℃ 测量范围：-50℃ 以下组合测量精度：(± 0.4 %rdg ± 2.8 ℃) ± 0.1%FS 或以内周围温度：0～50℃ 测量范围：-50℃ 或以上组合测量精度：(± 0.1%rdg ± 2.5℃) ± 0.1%FS 或以内周围温度：-25～75℃ 测量范围：-50℃ 以下组合测量精度：(± 0.4%rdg ± 3.8℃) ± 0.1 %FS 或以内周围温度：-25～75℃ 测量范围：-50℃ 或以上组合测量精度：(± 0.1%rdg ± 3.5℃) ± 0.1%FS 或以内例）测量范围T400，周围温度20~30°C 的环境下，测量值为200°C 的精度为： 200°C × (±0.1%) + (± 1.5°C) + 400°C × (± 0.1%) = ± 2.1°C 或以内。
频率响应范围	DC ～ 6 Hz（偏差 +0.5, -1 dB），-3 dB ± 1 dB（at 10.5 Hz）
延迟时间	125 ± 25 ms（at DC ～ 10.5 Hz）

标配件	热电偶适配器 ADP-11T：1个 ※已安装在发射器本体上 0号1种盘头机螺丝（M2×4）：1根 ※已安装在发射器本体上动作确认用电池组（7号×2根）（SBH4211AS）：1个 ID标签：1部
选购件	热电偶适配器 ADP-11T MRS接线套件 MRS-J11B

产品名称：单通道热电偶发射器

KYOWA共和单通道热电偶发射器MRS-101B-T

特点

应用案例：驱动系的性能试验

构成

MRS-101B-T 单通道热电偶发射器

规格

本体

无线部

发射器和接受器组合

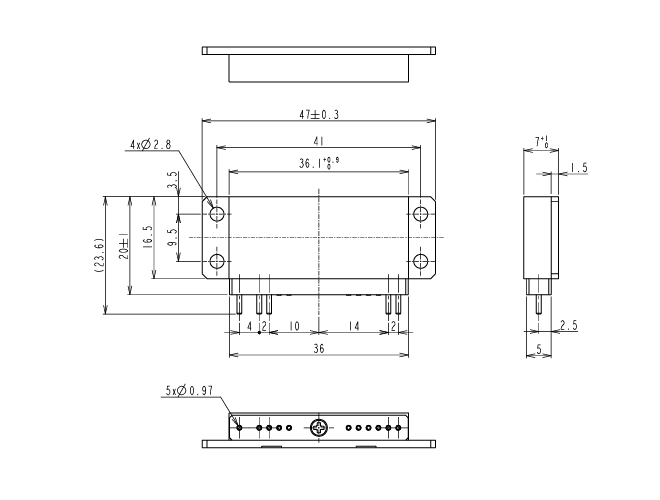

外形尺寸图
