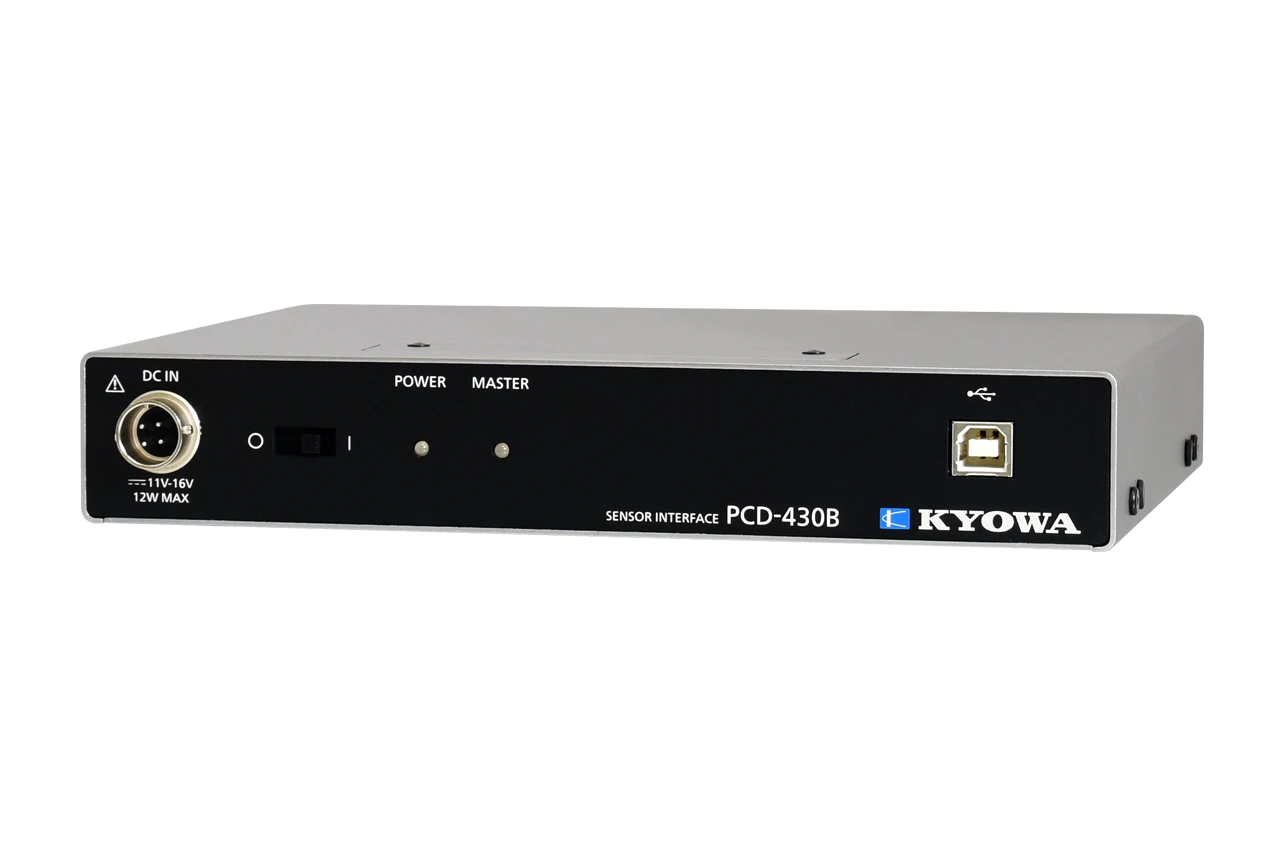

KYOWA共和传感器接口放大器PCD-430B
●使用选购件的连接用接口套件，4台设备同步采样 ●TEDS对应（UI-10A, UI-11A） ●*大采样频率为10kHz
特点
用USB连接到电脑，即可进行测量的测量器。
通过堆叠型连接，可简单地扩展到16个通道。
构成
■主机
PCD-400B（应变测量、电压测量）
PCD-430B（电压测量）
■输入适配器
应变片式传感器用输入适配器 UI-10A(对应TEDS）
应变片用输入适配器 UI-11A(对应TEDS)
带操作杆应变片用输入适配器 UI-15A
单触式应变片用输入适配器 UI-16B
单触式输入适配器 UI-55A
电压输入适配器 UI-30A（仅PCD-430B）
备注
※不能连接PCD-400A, PCD-430A。
PCD-400B系统
PCD-430B 传感器接口放大器
可输入应变/电压
规格
|
测量模式 |
应变测量模式 |
电压测量模式 |
|---|---|---|
|
测量对象 |
应变片、应变片式传感器 |
电压 |
|
输入通道数 |
4 |
|
|
输入模式 |
平衡差动输入 |
不平衡输入 |
|
同步运行 |
*多可达4台（16通道） |
|
|
适合应变片电阻 |
模式1/4桥法（双线式、3线式）120 Ω |
|
|
输入接头 |
D-sub 37针 |
|
|
电桥电源 |
AC 2 Vrms |
- |
|
应变率 |
2.00固定 |
- |
|
平衡调整范围 |
电阻 ±2%（±10000×10-6应变量）或以内 |
-： |
|
平衡调整方式 |
电阻纯电子式自动平衡方式 |
- |
|
非线性 |
±0.1%FS或以内 |
- |
|
量程 |
应变为200，500，1k，2k，5k，10k，20k×10-6应变量共7段 |
- |
|
响应频率 |
DC～200 Hz， 偏差±10％或以内 |
DC ～ 1kHz，偏差-3～+1dB或以内 |
|
采样频率 |
*高10 kHz（以10 kHz，可4台16通道同步采样） |
|
|
高通滤波器 |
- |
0. 2Hz，OFF共2段 |
|
低通滤波器 |
2阶Butterworth型 |
2阶Butterworth型 |
|
AD分辨率 |
24位 |
|
|
保存设置值 |
量程及平衡调整值等均保存在非易失性内存中 |
|
|
TEDS |
能读取TEDS传感器的信息（输入适配器 ：仅UI-10A，UI-11A） |
- |
|
接口 |
USB2.0（以High Speed为准，但USB3.0端口也能工作） |
|
|
稳定度 |
温度 零点 ：±0.2×10-6应变量／℃或以内 |
温度 零点：±0.008%FS/℃ |
|
绝缘耐圧 |
输入和机箱之间 AC250 V，1分钟 |
- |
|
使用温度湿度范围 |
0～40℃，20%～85%（无结露现象） |
|
|
抗振性 |
±29.42 ｍ/s2（3 G），5～200 Hz（各轴12周期，10分钟／周期） |
|
|
电源 |
DC 11～16 V |
|
|
消耗电流 |
0.9 A或以下（DC12 V） |
|
|
外形尺寸 |
210（W）×35（H）×157.5（D）mm（不含凸起部分） |
|
|
重量 |
约670 g |
|
|
Compliance |
Directive 2011/65/EU, (EU)2015/863 (10 restricted substances) (RoHS) Directive 2014/30/EU (EMC) |
|
|
保护等级 |
IP30（JIS C 0920/IEC 60529） ※连接快接型输入适配器UI-55A时及未连接适配器时除外 |
|
|
|
||
|
标配件 |
USB电缆 N-38（1 m） |
|---|---|
|
选购件 |
AC适配器 UNI360-1540-AC |
